Vesivek RPM parvekekaivo
Vesivek RPM -parvekekaivoja käytetään uudisrakennustuotannossa sekä uusissa parvekejärjestelmissä, kun parvekekaivo asennetaan elementtitehtaalla tai paikallavalumuottiin.
Kotimainen suunnittelu ja tuotanto. Kaivot valmistetaan Vesivekin tehtaalla Orimattilassa.
Asennustakuu 5 vuotta
Vesivek RPM parvekekaivon tekniset tiedot
Vesivek RPM -parvekekaivoja käytetään uudisrakennustuotannossa sekä uusissa parvekejärjestelmissä, kun parvekekaivo asennetaan elementtitehtaalla tai paikallavalumuottiin.
- Kaivo on suunniteltu yhteensopivaksi Ø50, Ø73/75 ja Ø98/100 mm parvekeputkijärjestelmille.
- Parvekekaivojen vakiopituudet 140 ja 170 mm.

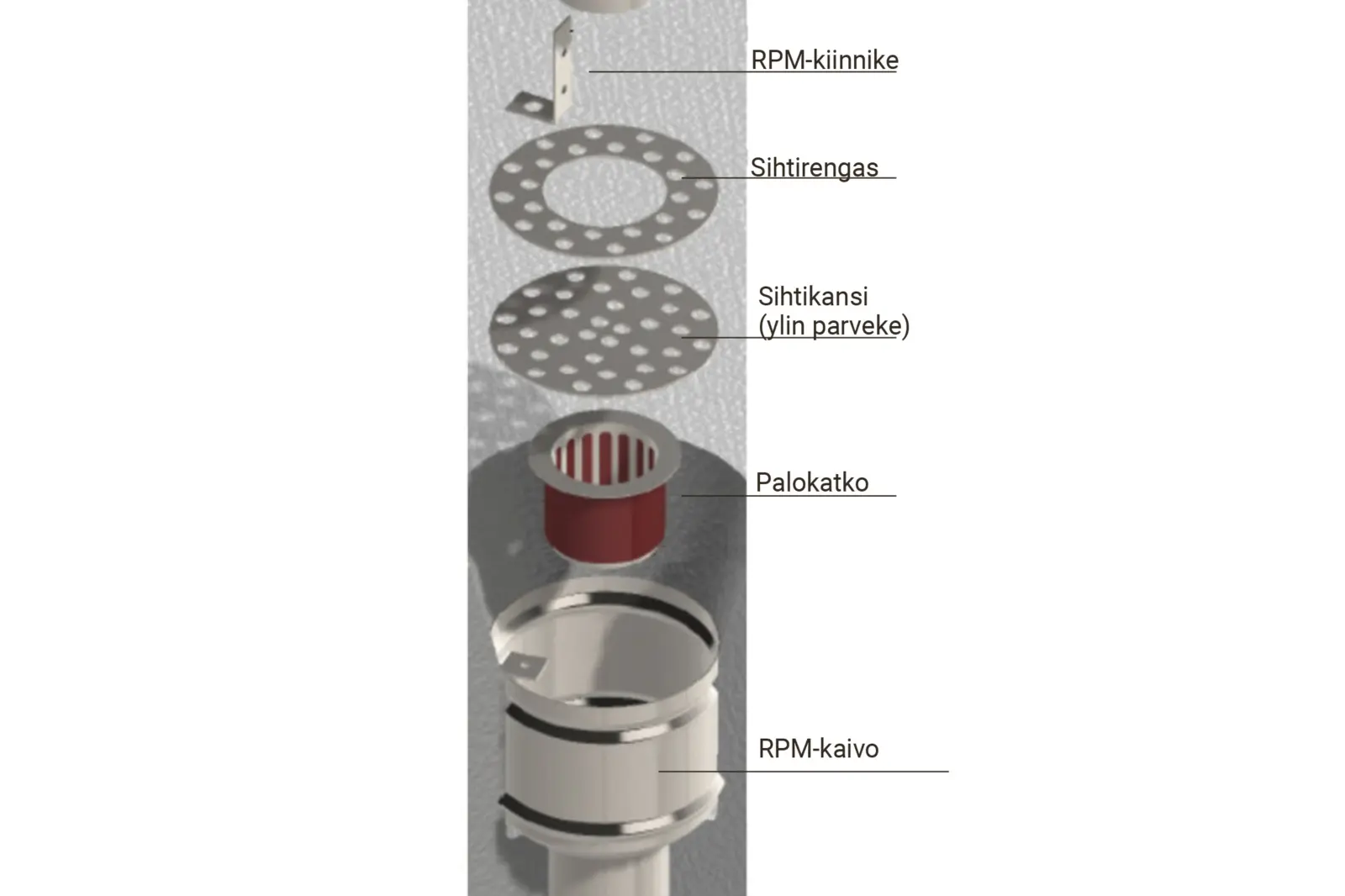

- Parvekekaivo ja kaivojen sihdit RST-terästä.
- Vesivek RPM -parvekekaivot varustettavissa erillisillä palokatkoilla.
- Väliparvekkeille asennetaan sihtirenkaat ja parvekeputket, erillistä kannakointia ei tarvitse.
- Jos kattovesiä ei johdeta, linjan ylimpään kaivoon asennetaan sihtikansi.
- Kotimainen suunnittelu ja tuotanto.
- Vesivek RPM parvekekaivo – asennusohje
- Vesivek RPM parvekekaivoelementti 145-98-140 – suunnitteluohje
- Vesivek RPM parvekevedenpoisto kaivolla 145-98-140 – rakennedetalji
- Vesivek RPM parvekekaivo 102-50-140 – rakennedetalji
- Vesivek RPM parvekekaivo 122-73-EI90-140 – rakennedetalji
- Vesivek RPM parvekekaivoelementti 102-50-140 – rakennedetalji
- Vesivek RPM parvekevedenpoisto kaivolla 102-50-140 –rakennedetalji
Vesivek RPM -parvekekaivon mitoitus
| RPM parvekekaivo | D1 | D2 | laatan vahvuus h | kaivon pituus L | loiske-syvennys m | vesiuran max. pituus, kaato 1:1000 |
|---|---|---|---|---|---|---|
| RPM-102/50/140 | 102 | 50 | 200 | 140 | 60 | -5000 |
| RPM-102/50/170 | 102 | 50 | 240 | 170 | 70 | -6000 |
| RPM-122/73/140 | 122 | 73/75 | 220 | 140 | 80 | -7000 |
| RPM-122/73/170 | 122 | 73/75 | 230 | 170 | 60 | -5000 |
| RPM-145/98/140 | 145 | 98/101,6 | 210 | 140 | 70 | -6000 |
| RPM-145/98/170 | 145 | 98/101,6 | 250 | 170 | 80 | -7000 |
