RPM-parvekekaivon mitoitus- ja asennusohjeet
Tältä sivulta löydät kaiken suunnittelutyössäsi tarvittavan tiedon RPM-parvekekaivosta.
RPM-parvekekaivon tekniset tiedot
- RPM-parvekekaivoja käytetään uudisrakennustuotannossa sekä uusissa parvekejärjestelmissä, kun parvekekaivo asennetaan elementtitehtaalla tai paikallavalumuottiin.
- Kaivo on suunniteltu yhteensopivaksi Ø50, Ø73/75 ja Ø98/100 mm parvekeputkijärjestelmille.
- Parvekekaivojen vakiopituudet 140 ja 170 mm.
- Parvekekaivo ja kaivojen sihdit RST-terästä.
- RPM-parvekekaivot varustettavissa erillisillä palokatkoilla.
- Väliparvekkeille asennetaan sihtirenkaat ja parvekeputket, erillistä kannakointia ei tarvitse.
- Jos kattovesiä ei johdeta, linjan ylimpään kaivoon asennetaan sihtikansi.

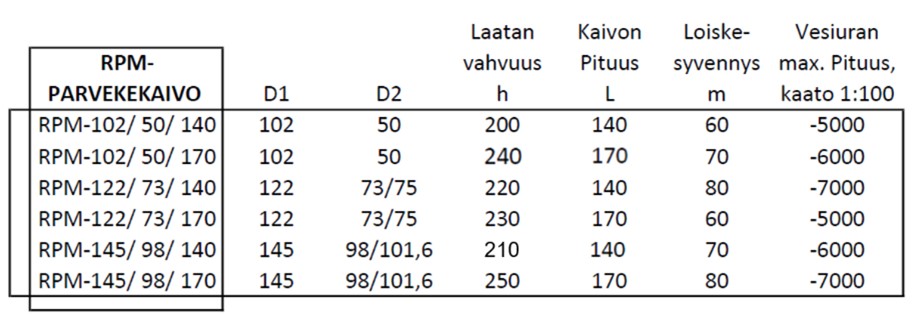

RPM-parvekekaivon mitoitus
RPM-parvekekaivon asentaminen
1. Kaivo valetaan parvekelaattaan erillisen asennussarjan avulla.
2. Linjan ylimpään kaivoon voi asentaa sihtikannen.
3. Mitoita parvekeputki. Ota mitta ylemmän parvekkeen kaivon alapinnasta alemman parvekkeen kaivon kiinnikkeeseen. Katkaise parvekeputki mittaan: h+50 mm.
4. Asenna tarvittavat palokatkot.

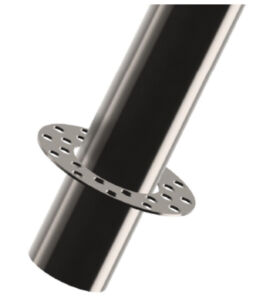

5. Aseta parvekeputkeen sihtirengas.
6. Kiinnitä putkeen RPM-kiinnike.
7. Aseta parvekeputken kiinnikkeellinen pää alemman parvekkeen kaivon sisään.
8. Nosta putki ylemmän kaivon sisälle.
9. Kiinnitä RPM kiinnike kaivon vastakappaleeseen kattoruuvilla.
10. Laita sihtirengas paikalleen.
