RPD-saneerauskaivon mitoitus- ja asennusohjeet

Tältä sivulta löydät kaiken suunnittelutyössäsi tarvittavan tiedon RPD-saneerauskaivosta.

RPD-saneerauskaivon tekniset tiedot

  • RPD-saneerauskaivoa käytetään korjattavien parvekelaattojen vedenpoistojärjestelmän uusimiseen.
  • Kaivo on suunniteltu Ø73/75 mm ja 98/100 mm parvekeputkijärjestelmille.
  • RPD-saneerauskaivot varustettavissa erillisillä palokatkoilla.
  • Parvekekaivot RST-terästä.
  • Parvekekaivo asennetaan timanttiporattuun 82/102 mm reikään putkikoon mukaan ilman muotti- ja jälkivalutöitä. Voidaan asentaa myös jälkivaluna.
  • Väliparvekkeille asennetaan siiviläholkit ja parvekeputket. Erillistä kannakointia ei tällöin tarvita.
  • Linjan ylimpään kaivoon asennetaan sihtikansi, jos parvekkeen kattovesiä ei johdeta samaan järjestelmään.
RPD-saneerauskaivon tekniset tiedot

RPD-saneerauskaivon mitoitus

RPD-saneerauskaivon asentaminen

1. Timanttiporaa reiät parvekelaattoihin.

  •  73 mm tai 75 mm parvekeputki > 82 mm reikä.
  • 98 tai 100 mm parvekeputki > 102 mm reikä

Huom! Mikäli poratun reiän koko vaihtelee enemmän kuin +/- 1,0 mm on kaivon valmistajalle ilmoitettava todellinen koko, jolloin kaivon kiinnityspoimuja muutetaan.

Varmista että porattu reikä on kuiva ja puhdas ennen kaivon asennusta, jotta tiivistemassa tarttuu rakenteeseen.

2. Kaivossa olevien kiinnityspoimujen väliin laitetaan elastinen tiivistemassa.

3. Asenna kaivo reikään alinta poimua myöten.

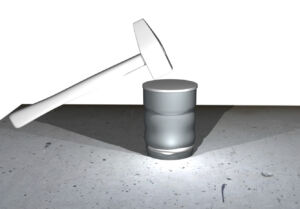

4. Aseta lyöntituurna kaivon päälle ja lyö kaivo asennusvasaralla laatan sisään.

5. Poista ylipursuneet tiivistemassat.

Parvekeputkien asennus

1. Laita tiivistemassa kaivon kiinnityspoimuihin ja asenna kaivo parvekelaattaan lyöntituurnaa apuna käyttäen.

2. Asenna tarvittavat palokatkot.

3. Ylimpään parvekkeeseen asennetaan. siiviläkansi, jos järjestelmään ei ohjata parvekkeen kattovesiä

4. Väliparvekkeille asennetaan siiviläholkit ja parvekeputket.

5. Mitoita parvekeputki. Siiviläholkin ja parvekeputken maksimi ulottuvuus on 3000 mm. Jos laattojen väli on pidempi, käytetään jatkoputkea.

6. Aseta parvekeputki siiviläholkin sisään.

7. Aseta siiviläholkki ja parvekeputki alemman parvekkeen kaivoon.

8. Nosta putki ylemmän parvekkeen kaivon sisään.

9. Lukitse parvekeputki siiviläholkkiin yhdellä poraruuvilla/vetoniitillä.
